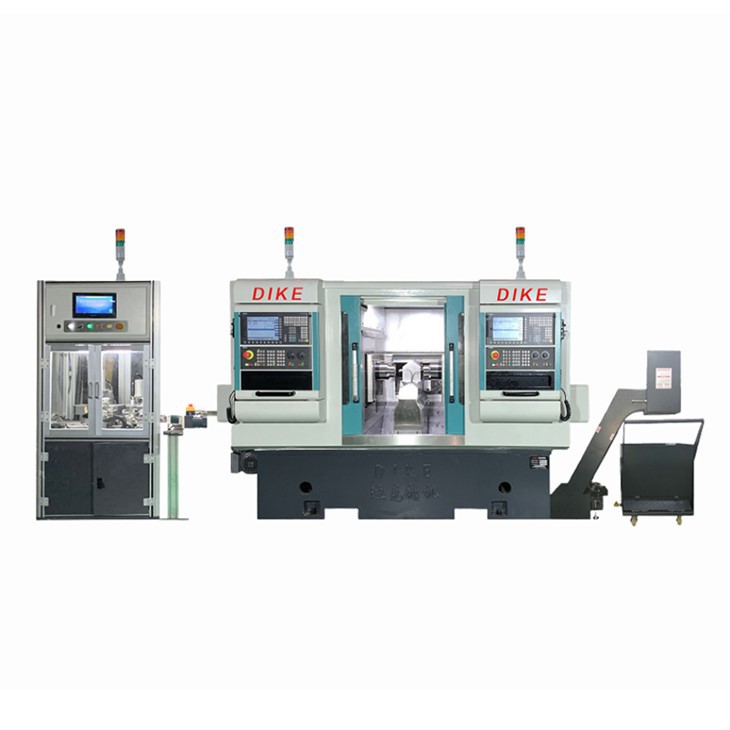

De DASK CNC ST80 is een volautomatische CNC-draaibank met dubbele- spil, ontworpen voor efficiënte en flexibele productie. Het maakt gebruik van een dubbele-spindelstructuur met een elektrische spindelaandrijving, gecombineerd met automatisch laden en lossen en een zeer stijf bedontwerp. Dit maakt het enkelvoudig-opspannen van beide uiteinden van het werkstuk en continue bewerking mogelijk, waardoor de bewerkingsefficiëntie en precisie aanzienlijk worden verbeterd. Deze machine wordt veel gebruikt in auto-onderdelen, lagers, tandwielen, hydraulische componenten en andere gebieden, waardoor het een ideale keuze is voor intelligente productie en onbemande productielijnen.
Kern hoogtepunten

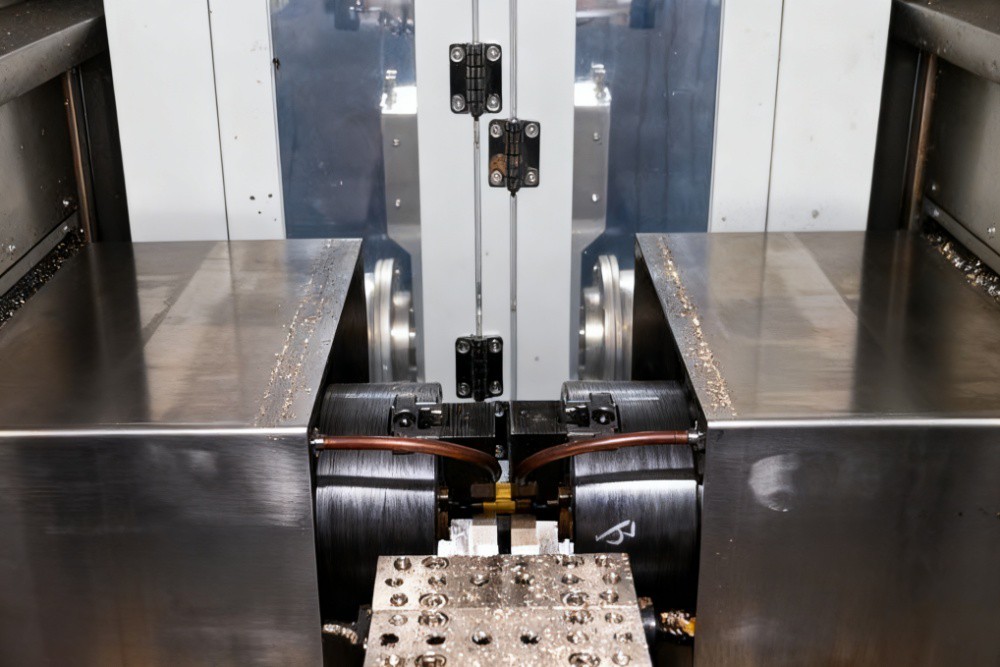

Dubbele-spindelstructuur
Ondersteunt gelijktijdige verwerking aan beide kanten, waardoor de cyclustijd wordt verkort tot ongeveer 22 seconden per stuk (inclusief automatisch laden en lossen), waardoor de efficiëntie aanzienlijk wordt verbeterd.

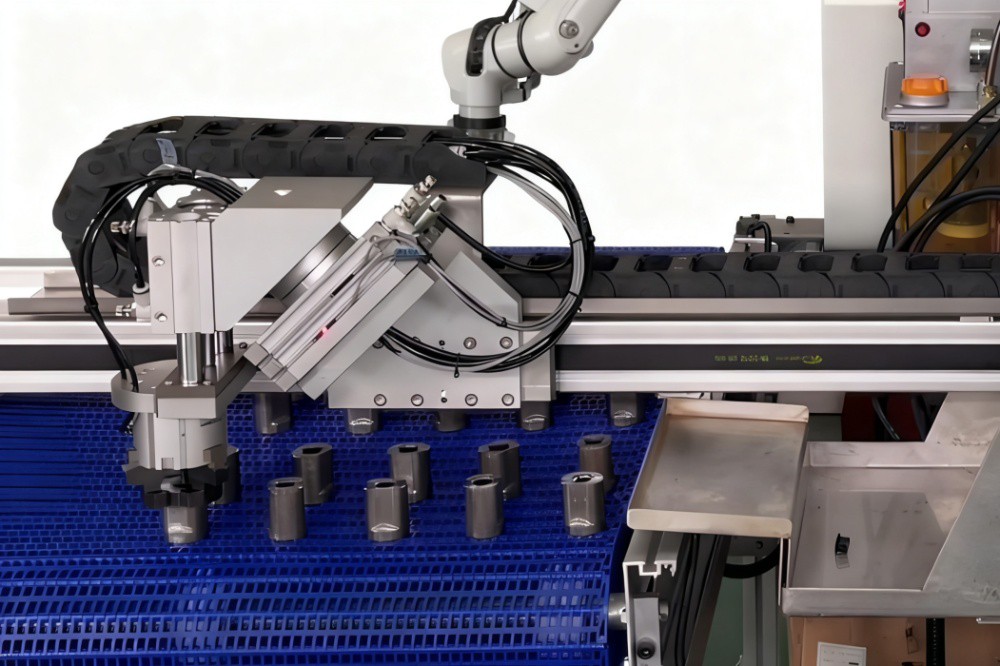

Volledig automatisch laden en lossen
Uitgerust met een plug-in hefsilo en een servo- en cilindertransmissiemechanisme voor continue automatische invoer en ontvangst; de ontvangsttafel biedt plaats aan meer dan of gelijk aan 30 eindproducten.
Marmeren bed met hoge-stijfheid
Het marmeren bed heeft een uitstekende schokabsorptie en stabiliteit, geschikt voor efficiënt zagen en langdurig gebruik.
Krachtige elektrische spindel
Nominaal vermogen 15 kW, koppel 57,3 N·m, maximaal toerental 4000 tpm, spilboring Ø56 mm, geschikt voor het bewerken van diverse onderdelen.
Precisie transmissiesysteem
De X/Z-assen maken gebruik van PMI-rolgeleiders, precisieschroeven en FAG-lagers om een positioneringsnauwkeurigheid van 0,008 mm en een herhaalbaarheid van 0,003 mm te garanderen.
Intelligente controle
Uitgerust met het Siemens 808D CNC-systeem ondersteunt het een efficiënte cyclusverwerking en intelligente diagnose.
Technische parameters
|
Project |
Parameter |
Eenheid |
|
Verwerkingsbereik |
||
|
Maximale schommeldiameter |
Ø350 |
mm |
|
Maximale draaidiameter |
Ø120 |
mm |
|
Maximale draailengte |
93 |
mm |
|
Z--asbeweging |
250 |
mm |
|
X--asbeweging |
500 |
mm |
|
Spindel |
||
|
Hoofdmotorvermogen |
15 |
kW |
|
Koppel van de hoofdmotor |
57.3 |
N·m |
|
Type spindel |
A2-5 |
- |
|
Spilsnelheid |
4000 |
omw/min |
|
Spindel opening |
Ø56 |
mm |
|
Voer |
||
|
X/Z-as snelle beweging |
15 – 20 |
m/min |
|
Vermogen X/Z-servomotor |
1.75 / 1.75 |
kW |
|
Gereedschapssysteem |
||
|
Aantal gereedschapsposities |
4 |
Bundel |
|
Externe gereedschapsschachtmaat |
20 |
mm |
|
Schachtmaat binnengatgereedschap |
Ø25 |
mm |
|
Nauwkeurigheid |
||
|
X/Z-positioneringsnauwkeurigheid |
0.008 |
mm |
|
X/Z-herhaalbaarheid |
0.003 |
mm |
|
Compleet apparaat |
||
|
Spaan transportband |
crawler |
- |
|
gewicht |
4500 |
kg |
Hoogtepunten van de configuratie
Spindel
Synchrone servo-elektrische spindel met permanente magneet, waarbij rekening wordt gehouden met zowel snelheid als koppel.

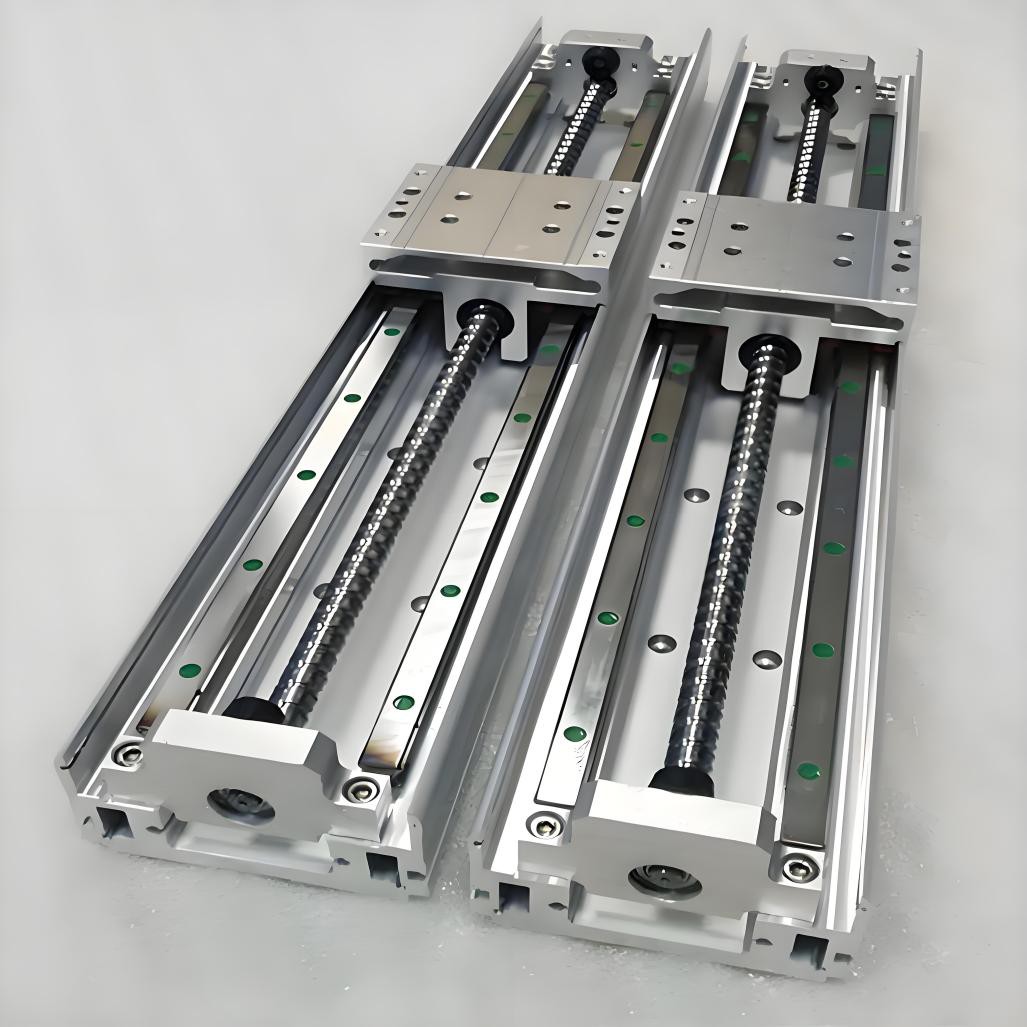

Geleiderail en kogelomloopspindel
Taiwan PMI rolgeleiderail + precisie kogelomloopspindel, stabiele transmissie.
Lagersysteem
Hoge precisielagers van Koyo en FAG verbeteren de stijfheid en levensduur.
Hydraulisch systeem
Combus hydraulisch station + Changzhou Kepute hydraulische cilinder, met betrouwbaar vermogen.

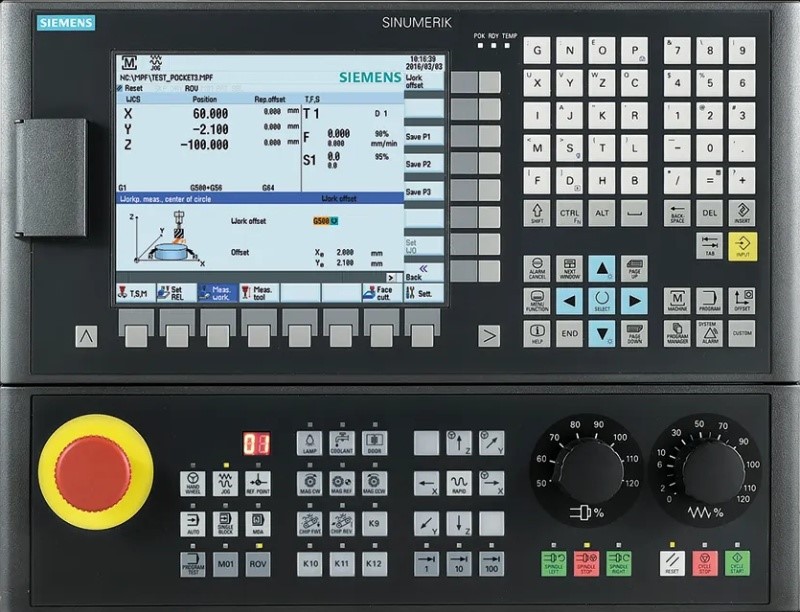

Besturingssysteem
Siemens 808D CNC-besturingssysteem, ondersteunt efficiënte cycli en intelligente monitoring.
Accessoires
Automatische smering, drie-kleurenwaarschuwingslicht, olienevelreiniger, spaantransportband op rupsen en andere complete configuraties.

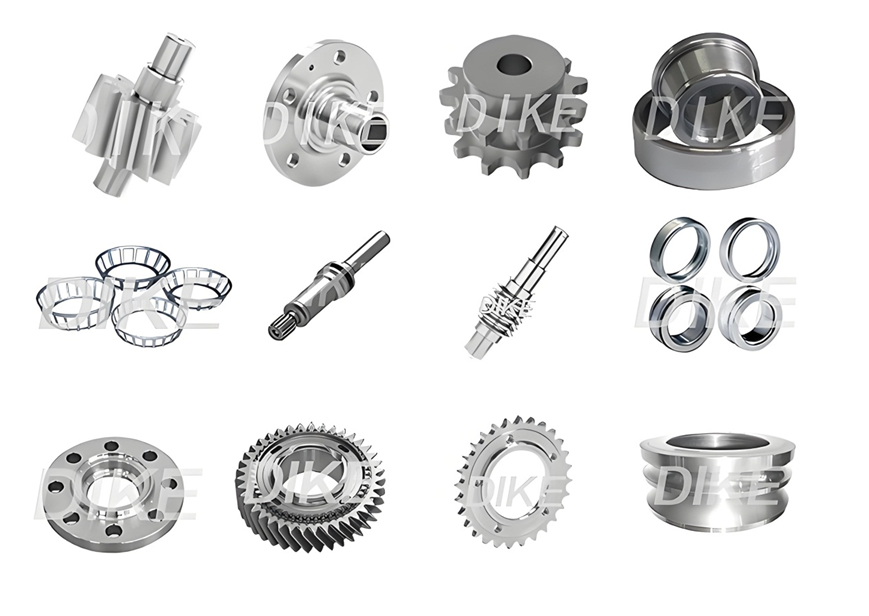

Toepassingsscenario's
Auto-onderdelen
Flenzen, wielnaven, aandrijfaseinden
Lagerindustrie
Dubbel-precisie draaien van ringen
Uitrusting leeg
Kopvlak en buitencirkel ruwe en fijne bewerking
Hydraulische componenten en kleplichamen
Efficiënt batchafschuinen en draaien
Klantwaarde
Toonaangevende efficiëntie
Een verwerkingscyclus van 22 seconden per stuk maakt een efficiënte massaproductie mogelijk.
01
Eén- keer vastklemmen, dubbel- voltooiing
Voorkom secundaire positioneringsfouten en verbeter de nauwkeurigheid van onderdelen.
02
Geautomatiseerde productie
Geïntegreerd laden en lossen, spaanafvoer en smering om de arbeidskosten te verlagen.
03
Stabiel en betrouwbaar
Het hoge-stijfheidsbed en de hoogwaardige- kerncomponenten garanderen een continue werking op lange- termijn.
04
Intelligente uitbreiding
Kan worden aangesloten op IoT om gegevensverzameling en bediening en onderhoud op afstand mogelijk te maken.
05
Samenvatting
De DASK CNC ST80 CNC-draaibank met dubbele-spil is ontworpen metefficiëntie, intelligentie en stabiliteitals kernconcepten. Het combineert geautomatiseerd laden en lossen met een zeer-precies dubbel- spilsysteem om klanten te helpen de productiecapaciteit aanzienlijk te vergroten en de productiekosten te verlagen. Het is een ideale kernuitrusting voorintelligente productielijnen.
